ইথারক্যাট বনাম পালস: লেজার কাটিং মেশিন নিয়ন্ত্রণে একটি বিপ্লব

2025-06-11

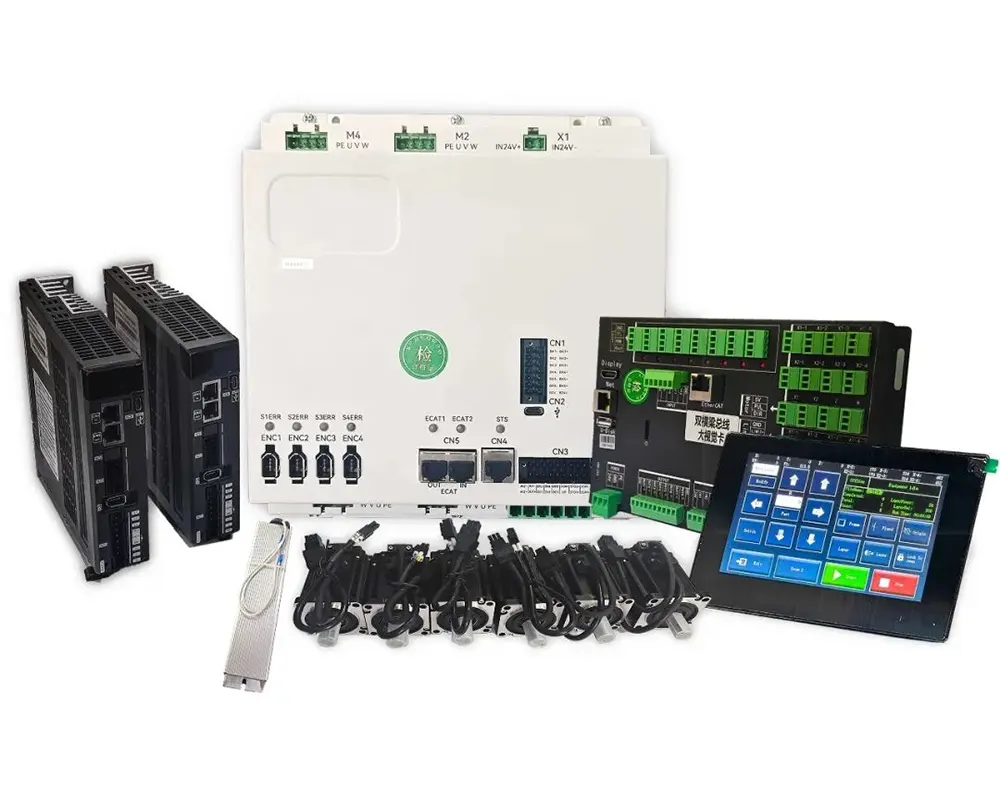

লেজার কাটিংয়ের ক্ষেত্রে, নিয়ন্ত্রণ ব্যবস্থার পছন্দ সরাসরি সরঞ্জামের নির্ভুলতা, স্থিতিশীলতা এবং উত্পাদন দক্ষতাকে প্রভাবিত করে। যেহেতু ঐতিহ্যগত পালস নিয়ন্ত্রণ ধীরে ধীরে তার ত্রুটিগুলি প্রকাশ করে, ইথারক্যাট নিয়ন্ত্রণ উচ্চ-সম্পদ উত্পাদনের জন্য প্রথম পছন্দ হয়ে উঠেছে। আজ আমরা চারটি মাত্রা থেকে Zhiyuan(Shenyan) দ্বারা তৈরি EtherCAT নিয়ন্ত্রণ ব্যবস্থা বিশ্লেষণ করব, কেন পালস নিয়ন্ত্রণের পরিবর্তে EtherCAT নিয়ন্ত্রণ ব্যবহার করা হয় তা প্রকাশ করব, এবং বিস্তারিতভাবে উভয়ের মধ্যে পার্থক্য তুলনা করব!

1. গ্যান্ট্রি সিঙ্ক্রোনাইজেশন

ঐতিহ্যগত পালস নিয়ন্ত্রণে, ডুয়াল-ড্রাইভ গ্যান্ট্রি সিস্টেমগুলি পালস ফ্রিকোয়েন্সিগুলির উপর নির্ভর করে। যাইহোক, সংকেত বিলম্ব এবং মোটর প্রতিক্রিয়া অসঙ্গতি প্রায়ই মরীচি বিকৃতি ঘটায়। উচ্চ গতিতে, এটি ঝাঁকুনি গতি বা এমনকি পদক্ষেপ ক্ষতি হতে পারে। একটি আরও গুরুতর ত্রুটি হল যে মোটর অবস্থানের ডেটা পাওয়ার বিভ্রাটের পরে হারিয়ে যায়, ম্যানুয়াল রি-হোমিং প্রয়োজন, যা সময়সাপেক্ষ এবং ত্রুটির প্রবণ।

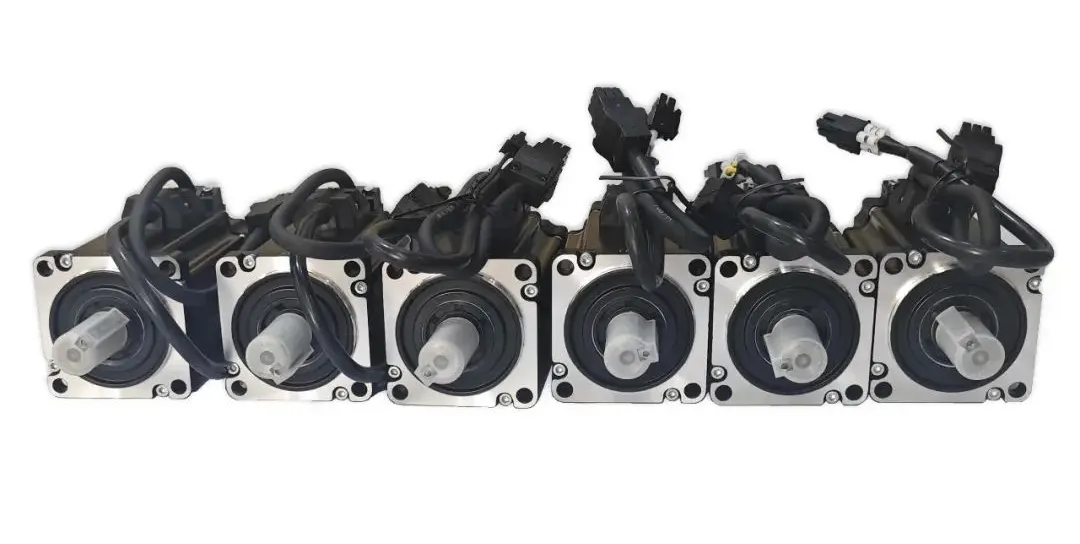

বিপরীতে, EtherCAT নিয়ন্ত্রণ উভয় মোটরের এনকোডার থেকে রিয়েল-টাইম প্রতিক্রিয়া সক্ষম করে, সিঙ্ক্রোনাইজেশন বজায় রাখতে গতিশীলভাবে টর্ক বিতরণ সামঞ্জস্য করে। এমনকি 2000 মিমি/সেকেন্ড গতিতেও, সিঙ্ক্রোনাইজেশন ত্রুটি ±3μm এর মধ্যে রাখা যেতে পারে। পাওয়ার হারানোর পরে, সিস্টেমটি স্বয়ংক্রিয় অবস্থান সংশোধন করে, ম্যানুয়াল হস্তক্ষেপ ছাড়াই অবিলম্বে পুনরায় চালু করার অনুমতি দেয়। এটি ধাপে ক্ষতির কারণে উপাদান বর্জ্যের ঝুঁকিকে ব্যাপকভাবে হ্রাস করে, যা পালস সিস্টেমের সাথে সাধারণ।

2. হস্তক্ষেপ অনাক্রম্যতা

একটি লেজার কাটিং মেশিনের অভ্যন্তরীণ ইলেক্ট্রোম্যাগনেটিক পরিবেশ অত্যন্ত জটিল, পালস নিয়ন্ত্রণ ব্যবস্থার ত্রুটিগুলিকে ক্রমশ স্পষ্ট করে তোলে:

প্রতিটি অক্ষের জন্য আলাদা পালস, দিকনির্দেশ এবং সিগন্যাল লাইন সক্ষম করা প্রয়োজন, যার ফলে প্রচুর সংখ্যক তারের সৃষ্টি হয়। এটি ইলেক্ট্রোম্যাগনেটিক নয়েজ কাপলিং এবং পালস সংকেত ক্ষতির ঝুঁকি বাড়ায়।

দূর-দূরত্বের ট্রান্সমিশনের জন্য অতিরিক্ত ঢালযুক্ত তারের প্রয়োজন, খরচ বৃদ্ধি এবং রক্ষণাবেক্ষণের অসুবিধা।

বিপরীতে, EtherCAT কন্ট্রোল সিস্টেমে সমস্ত ডিভাইস ডেইজি-চেইন করার জন্য শুধুমাত্র একটি একক ঢালযুক্ত টুইস্টেড পেয়ার ক্যাবল প্রয়োজন। এই সেটআপটি ব্যতিক্রমী হস্তক্ষেপ বিরোধী কার্যকারিতা প্রদান করে, সিআরসি ত্রুটি চেকিং এবং রিট্রান্সমিশন মেকানিজমের মতো বৈশিষ্ট্যগুলির জন্য ধন্যবাদ।

একটি প্রথাগত 4-অক্ষ পালস সিস্টেমের তুলনায় যার জন্য 16টি সিগন্যাল লাইনের প্রয়োজন হয়, EtherCAT নিয়ন্ত্রণ তারের 90% কমিয়ে দেয়, সমাবেশের সময়কে উল্লেখযোগ্যভাবে ছোট করে, ব্যর্থতার হার 60% কম করে এবং সিস্টেমের স্থায়িত্বকে ব্যাপকভাবে উন্নত করে।

3. বুদ্ধিমান অপারেশন এবং রক্ষণাবেক্ষণ

পালস কন্ট্রোল সিস্টেমগুলি কেবলমাত্র একমুখীভাবে কমান্ড পাঠাতে পারে, একটি "অন্ধ অঞ্চলে" মোটর স্থিতি রেখে। ট্রাবলশুটিং ম্যানুয়াল অভিজ্ঞতার উপর অনেক বেশি নির্ভর করে, ডাউনটাইম ঝুঁকি বেশি এবং রক্ষণাবেক্ষণ অদক্ষ করে তোলে। বিপরীতে, EtherCAT নিয়ন্ত্রণ সম্পূর্ণ-ডুপ্লেক্স যোগাযোগ সক্ষম করে, যা মোটর স্থিতি এবং সিস্টেম প্যারামিটারে রিয়েল-টাইম অ্যাক্সেসের অনুমতি দেয়। এটি নিম্নলিখিত মূল সুবিধাগুলির সাথে স্মার্ট ফল্ট পূর্বাভাস এবং অভিযোজিত নিয়ন্ত্রণ সমর্থন করে: মোটর এবং অক্ষের জন্য সম্পূর্ণ জীবনচক্র ডেটা লগিং।

ক্লাউড-ভিত্তিক ঐতিহাসিক ডেটা ইন্টিগ্রেশন প্রক্রিয়াকরণের সময় যে কোনো মুহূর্তে গতির অবস্থার ট্রেসেবিলিটি পাওয়ার বিভ্রাটের পরে দ্রুত পুনরুদ্ধার, উৎপাদন ডাউনটাইম কমিয়ে দেয়। বুদ্ধিমত্তার এই স্তরটি নির্ভরযোগ্যতা বাড়ায় এবং রক্ষণাবেক্ষণ খরচ উল্লেখযোগ্যভাবে হ্রাস করে- যা লিগ্যাসি পালস সিস্টেমের উপর একটি বড় আপগ্রেড চিহ্নিত করে।

4. বিজোড় প্রক্রিয়া সুইচিং

পালস নিয়ন্ত্রণের সাথে, যেকোনো প্যারামিটার সামঞ্জস্যের জন্য সাধারণত একটি মেশিন রিবুট প্রয়োজন, যা বিভিন্ন উপকরণ বা প্রক্রিয়াকরণ পদ্ধতির মধ্যে দ্রুত স্যুইচিং সমর্থন করা কঠিন করে তোলে।

অন্যদিকে, EtherCAT নিয়ন্ত্রণ একটি ক্লাউড-ভিত্তিক প্রসেস লাইব্রেরির সাথে একত্রিত করা যেতে পারে, যা ব্যবহারকারীদের একটি একক ক্লিকের মাধ্যমে তাত্ক্ষণিকভাবে পূর্ব-সংজ্ঞায়িত কাটিং প্রোফাইল লোড করতে দেয়। এটি ছোট-ব্যাচ এবং কাস্টমাইজড উত্পাদন চাহিদাগুলির সাথে দক্ষ অভিযোজন নিশ্চিত করে - দোকানের মেঝেতে নমনীয়তা এবং উত্পাদনশীলতাকে ব্যাপকভাবে বৃদ্ধি করে৷

EtherCAT কন্ট্রোল সুপিরিয়র প্রিসিশনের জন্য সম্পূর্ণ ক্লোজড-লুপ ফিডব্যাক সক্ষম করে। ইথারক্যাট কন্ট্রোল সিস্টেম ট্রিপল-লেয়ার কন্ট্রোল-অবস্থান, গতি এবং টর্ক—একটি সম্পূর্ণ ক্লোজড-লুপ ফিডব্যাক মেকানিজম (এনকোডার → ড্রাইভার → কন্ট্রোলার) এর মাধ্যমে অর্জন করে।

বিপরীতে, পালস নিয়ন্ত্রণ হয় ওপেন-লুপ বা সেমি-ক্লোজড-লুপ, আনুমানিক অনুরূপ পারফরম্যান্সের জন্য অতিরিক্ত ফিডব্যাক মডিউলের প্রয়োজন হয়। হাই-এন্ড লেজার কাটিং মেশিনগুলি এখন ডুয়াল অ্যাবসলিউট এনকোডার রিডানড্যান্সি (মোটর সাইড এবং লোড সাইড উভয়েই মাউন্ট করা), কার্যকরভাবে ট্রান্সমিশন চেইন ত্রুটি দূর করে। এই উন্নত নকশাটি ±1μm এর মধ্যে গ্যান্ট্রি স্বয়ংক্রিয়-সংশোধনের নির্ভুলতা নিশ্চিত করে, চাহিদাযুক্ত অ্যাপ্লিকেশনগুলিতে ব্যতিক্রমী নির্ভুলতা এবং নির্ভরযোগ্যতা প্রদান করে।

EtherCAT নিয়ন্ত্রণ হাই-এন্ড উত্পাদনের জন্য একটি কঠোর প্রয়োজন হয়ে উঠেছে: যদিও নাড়ি নিয়ন্ত্রণ কম খরচে, উচ্চ-গতি, উচ্চ-নির্ভুলতা এবং বুদ্ধিমান উত্পাদনের চাহিদা পূরণ করা কঠিন। EtherCAT কন্ট্রোল উচ্চ-নির্ভুলতা সিঙ্ক্রোনাইজেশন, অ্যান্টি-হস্তক্ষেপ ওয়্যারিং, রিয়েল-টাইম মনিটরিং এবং নমনীয় উত্পাদনের চারটি সুবিধার মাধ্যমে লেজার কাটিংয়ের দক্ষতার সিলিংকে পুনরায় সংজ্ঞায়িত করছে!
